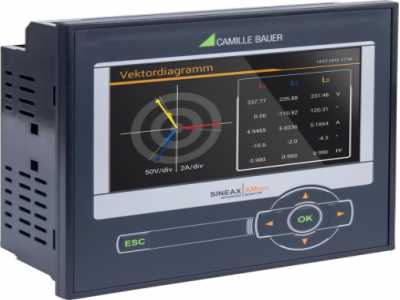

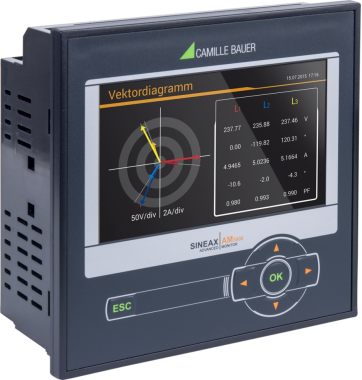

AM3000多功能電量變送器是緊湊的SINEAXAM-SERIES系列設備用于大電流電網的測量與監控，擅長于顯示電網質量和直觀的操作。設備提供了廣泛的功能,甚至可能延長可選組件。設備由通信接口連接到電網運行環境中,通過數字I/Os,模擬輸出或模擬繼電器。
SINEAXAM-SERIES系列設備普遍適用于工業廠房，建筑自動化或者能量分布。
高達690V的額定電壓和CATlll測量類別可以直接連接到低壓系統。SINEAXAM-SERIES系列通用測量系統允許直接使用設備連接到任何類型的輸電網，從單相電源到四線不平衡負載系統。AM系列設備可以完全適應站點通過TFT顯示的需求。有以太網接口的版本允許沒有任何特殊軟件的網頁配置。
AM3000多功能電量變送器相關參數：
輸入通道電壓/電流 4 / 4
測量時間間隔（#周期） 10/12 (50/60Hz); 1/2
中性線電流 測量/計算
零位移 測量/計算
平衡分析 操作小時儀表 （包括相位角）
設備/一般 設備/一般
頻率 ±10mHz
有功功率（IEC62053-21/22） Class 0.5S
無功電能（IEC62053-24） Class 0.5S
數據記錄器 內存卡Micro SD card（≥2GB）
I/O擴展模塊(可選) max.4modules
供電 110-230VAC/130-230VDC
110-200VAC/DC
24-48VDC
色彩顯示 TFT5,0“(800x480px)
前部尺寸 144x144mm
安裝深度 65,2mm
需求/供應/電感/電容
SINEAXAM-SERIES系列設備提供所有四個象限的信息。象限解釋信息內容的不同取決于測量系統是從發電機還是從消費者的角度來考慮，例如，Ⅰ+Ⅳ象限有功功率形成的能量可以認為是供應或者需求的有功電能。
為了方便獨立解釋四個象限的信息，都避免供應、需求以及電感負載或電容性負載的數據顯示。他們都顯示在Ⅰ象限，Ⅱ象限，Ⅲ象限和Ⅳ象限或者某幾個象限的組合中。在AM3000設備中，電能的方向可以通過選 擇發電機或者消費者電表箭形網絡系統主 動切換。這種切換將改變所有電流的方向。
數據記錄
AM3000可以配備一個高性能數據記錄儀具有以下 綜合版記錄選項：周期性數據 選擇測量數據定期保存，例如，獲得負載配置文件(間隔 1秒到1小時)或者周期性的電表讀數(如:每天,每周,每月)
事件 用日志記錄事件發生和時間信息:監控功能的觸發和下降, 配置的變化,斷電等情況。
干擾記錄器
記錄電流和電壓的進展以防RMS值1/2周期基礎上的干擾。 在AM3000中擾亂曲線形狀的額外注冊也是有可能的。這種 類型的注冊符合電網質量標準EN61000-4-30的要求。事件列表和干擾記錄器的記錄可以在設備上正確的呈現。 更多的分析可以通過設備的網頁獲得。
AM3000使用SD卡作為存儲單元，可以在設備的背面進行更換。
訂單代碼AM3000-
1、基本設備 A3000 B
2、用 TFT 顯示控制面板安裝
電流輸入頻率范圍電流互感器輸入45 ... 50/60 ... 65 Hz F
3、供電
標稱電壓110 .-. 230 W AC, 130 ... 230 V DC 1
標稱電壓24 ... 48 WDC 2
標稱電壓110 ... 200 W AC, 110 .. 200 V DC 3
4、總線連接
以太網(Modbus/TCP+網絡服務器) 0
以太網(Modbus/TCP+網絡服務器)+RS485(Modbus/RTU） 1
5、數據記錄儀
沒有 0
周期數據+事件 1
干擾記錄儀+事件 2
周期數據+事件+干擾記錄儀 3
6、I/0擴展1
沒有 0
2個繼電器 1
2 個模擬輸出，雙極(土20ma) 2
4 個模擬輸出,雙極(土20m) 3
7、I/0擴展2
沒有 0
2個繼電器 1
2個模擬輸出,雙極(±20mA) 2
4個模擬輸出,雙極(±20mA) 3
8、I/O擴展3
沒有 0
2個繼電器 1
2個模擬輸出,雙極(±20mA) 2
4個模擬輸出,雙極(±20mA) 3
9、I/O擴展4
沒有02個繼電器 1
2個模擬輸出,雙極(±20mA) 2
4個模擬輸出,雙極(±20mA) 3
10、測試協議
沒有 0
德語測試協議 D
英語測試協議 E
