緊湊的SINEAXAM-SERIES系列設備用于大電流電網的測量與監控，擅長于顯示電網質量和直觀的操作。設備提供了廣泛的功能,甚至可能延長可選組件。設備由通信接口連接到電網運行環境中,通過數字I/Os,模擬輸出或模擬繼電器。
SINEAXAM-SERIES系列設備普遍適用于工業廠房，建筑自動化或者能量分布。
高達690V的額定電壓和CATlll測量類別可以直接連接到低壓系統。SINEAXAM-SERIES系列通用測量系統允許直接使用設備連接到任何類型的輸電網，從單相電源到四線不平衡負載系統。AM系列設備可以完全適應站點通過TFT顯示的需求。有以太網接口的版本允許沒有任何特殊軟件的網頁配置。
AM2000多功能電量變送器相關參數：
輸入通道電壓/電流 3/3
測量時間間隔（#周期） 10/12(50/60Hz)
中性線電流 計算
零位移 計算
設備/一般 設備/一般
頻率 ±10mHz
有功功率 （IEC62053-21/22）Class1
無功電能 （IEC62053-24） Class1
標準I/Os 1dig.IN;2dig.OUT
I/O擴展模塊(可選) max.4modules
供電 110-230VAC/130-230VDC
110-200VAC/DC
24-48VDC
色彩顯示 TFT5,0“(800x480px)
前部尺寸 144x144mm
安裝深度 65,2mm
需求/供應/電感/電容
SINEAXAM-SERIES系列設備提供所有四個象限的信息。象限解釋信息內容的不同取決于測量系統是從發電機還是從消費者的角度來考慮，例如，Ⅰ+Ⅳ象限有功功率形成的能量可以認為是供應或者需求的有功電能。
為了方便獨立解釋四個象限的信息，都避免供應、需求以及電感負載或電容性負載的數據顯示。他們都顯示在Ⅰ象限，Ⅱ象限，Ⅲ象限和Ⅳ象限或者某幾個象限的組合中。這種切換將改變所有電流的方向。
顯示選項

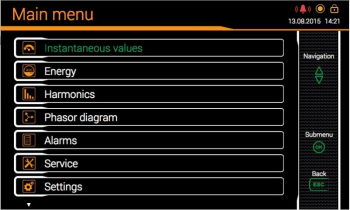

主菜單--通過ESC鍵進入主菜單特定語言的主菜單用簡單明了的分組形式編排了易于理解的測量數據。AM2000和AM3000還提供右側幫助欄用于獲取相關操作進一步的信息。右上角的狀態欄會一直顯示電流報警檢測系統，密碼保護系統和數據記錄的狀態，同時還有時間/日期的顯示。
瞬間值電壓、電流、功率值、功率因素的瞬間值和不平衡值以及它們的最小/最大值都以數字或者x/y矩陣圖形的形式顯示。
電能包含準備電能平衡所需的所有值，特別是電能測試儀，也可作為具有進展和趨勢的平均值。
諧波用圖示法顯示伴隨著TDD/THD的所有電流和電壓的諧波，并可以讀取每一個諧波的圖形數據。

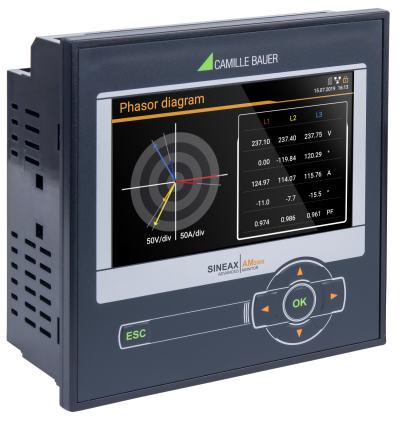

矢量圖時間校準顯示電壓和電流矢量以及功率因素的所有階段，因而錯誤階段的序列，旋轉或者反向電流的錯誤感知能夠被安全的認出。
報警報警列表顯示所有監控功能的狀態，可能包括分配的輸出狀態。第一項是可以在這里重置的高級的集體報警。
