真有效值高頻電外科手術電刀分析儀
? 行業標準射頻電流測量
? DFA超高速數字采樣技術
? RF 功率
? RF 泄露電流
? 功率負載曲線繪制分析
? REM/ARM/CQM測試，以 500 Ω 阻抗為基準 1 Ω
步階調節
? 用戶自定義測試序列
? 自動或手動激活待測高頻電刀
? 兼容 Covidien / Valleylab ForceTriad?, FT10?和 Ligasure? 品牌高頻電刀, 和其它制造商的傳統型號高頻電刀
? ± 2% 測量精度
? 內置負載阻抗 0 … 5500 Ω 以5 Ω為步階
? 兼容外部負載阻抗
? 測試設置幫助界面
? 可程控
典型應用

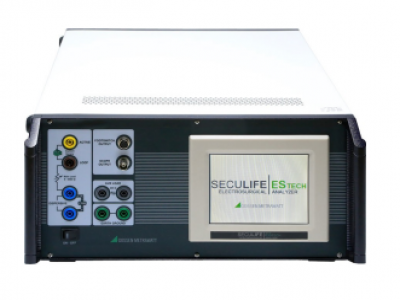

SECULIFE ES TECH 多功能、多模式高頻手術設備測試儀是一種高精度真有效值高頻測量系統，專為對電外科高頻電刀設備進行校準和常規性能檢查而開發。它提供了比以前使用傳統電外科電刀分析儀更高的準確性。SECULIFE ES TECH 配備了一個內部負載電阻組，范圍為 0 至 5500 Ω，步長為 5 Ω。它由微處理器驅動并使用獨特的硬件和軟件，以提供準確可靠的測試結果，即使是“嘈雜 ”的高頻手術波形，如“毛刺”。SECULIFE ES TECH 中 使用的 DFATM 技術甚至可以讓系統分析特殊的高頻電外科波形。數字化后獲得高精度、個性化的測量結果。
功能特點
? 彩色觸屏操作
? 開機啟動測試引導界面
? 同屏顯示高達9個測量參數，用戶可自定義顯示參數的數量
? 兼容USB類型鍵盤，USB數據存儲卡以及USB類型條形碼掃碼槍
? 可連接英特網
? 可將測試數據保存至內部存儲卡、網盤驅動器、可插拔的U盤中
– 功率負載曲線的瀏覽
– 自定義測試序列的瀏覽及保存為 PDF格式進行待測設備的建檔管理
? 保存用戶創建的功率負載設置、自定義測試序列到內部存儲卡、網盤驅動器、可插拔的U盤中，方便用戶重復使用
? 保存用戶自定義的儀器設備到內部存儲卡、網盤驅動器、可插拔的U盤中
? 數據傳輸 (用于內部數據管理和發送至U盤進行數據備份)
SECULIFE ES TECH真有效值高頻電外科手術電刀分析儀技術參數：
供電
電源 12 VDC, minimum 4 A,通用的供電單元;分2段連接, Kycon 3位置鎖定插座
使用環境
操作溫度 +15 °C ? +30 °C
存儲溫度 –20 °C ? +60 °C
相對濕度 20 … 80%,無凝結
海拔 最高2000 m
使用場景 室內
測試 / 測量
技術 DFA 真有效值超高速數字采樣技術行業標準電流傳感器
輸入接口 4 mm safety banana, color coded
輸出接口 oscilloscope, BNC (50 Ω), uncalibrated
腳踏板 3個繼電器組成的腳踏板控制器;
接口: Hirose HR10A-10R-12S(71),
對接連接頭: Hirose HR10A-10P- 12P(74)
測試項目 峰值電壓VPeak，電流mA, 峰值因數CF, 功率 (Watts), 負載電壓自定義測試序列, 功率負載曲線, CQM報警測試, 腳踏板控制待測設備輸出
讀數精度 ± 2%
A/D 分辨率 14 bit/s
A/D 速度 64MSPS 校準
電氣安全
測量等級 Cat II 1000 V
污染等級 2
電磁兼容
滿足 EN 61326- 1 class A emission
滿足 EN 61326-1
操作系統
操作系統 Windows Embedded Compact 7
RAM 512 DDR2
數據內存 32 GB
內存設置 EEPROM, all parameters
存儲記憶 10 years without power
遠程模式
系統要求 CERHost utility (included) installed and running on Windows 8.1, Win- dows 10, or Windows 11
