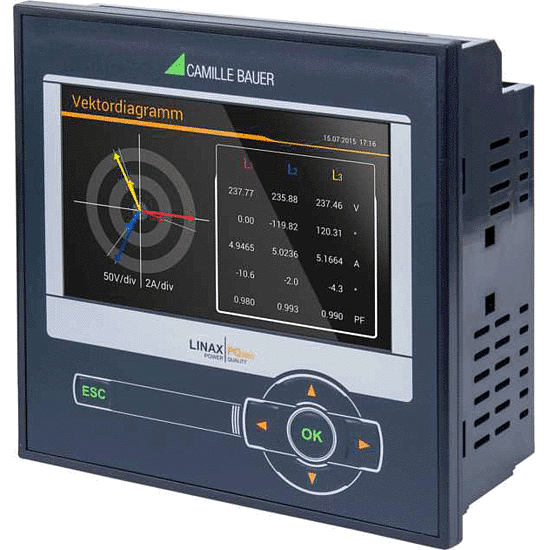

電能質量在線監測設備：LINAX PQ3000

避免電能質量問題-綜合電能質量和能源消耗監測設備  LINAX PQ3000電力系統中用于在線電能質量監控的面板安裝設備。

傳統上，電能質量測量分析只是作為對設備故障、進程中斷或通信故障等的反應。然而，所有這些問題都是花錢的，沒有用戶愿意再經歷同樣的事情，只是為了能夠創建一個相應的分析記錄。因此，在線電能質量監控的最大優點是，用戶可以主動地建立自己的測試系統和發現問題的能力。

LINAX PQ3000 可以在設備造成任何損害前幫助檢測出這些問題，并提供數據以確定事件發生時的根本原因。PQ3000 是等級A設備符合電能質量標準IEC 61000-4-30 Ed.3因此,設備可以提供可靠和可兼容的信息用于管理機構,與能源供應商的談判或內部質量控制。設備也支持符合電壓質量標準EN 50160的合格報告。

電能質量在線監測設備產品亮點：

清晰

■ 高分辨率,彩色TFT顯示器用于高清晰顯示測量數據

■ 始終可見的狀態信息(告警,密碼保護,數據記錄,時間/日期等）

■ 清晰的設計

■ 電能質量監控符合標準 IEC 61000-4-30 Ed. 3

■ 能量消耗獲取:儀表和負荷曲線

■ 設備狀態監測

多功能

■ 特定語言的純文本菜單導航

■ 用于快速數據接入測量值信息的局部排列
■ 用于維護和試運行的服務區域

直觀靈活

■ 適用于沒有硬件差異的所有網絡配置

■ 可自由選擇的測量變量值和測量值
■ 可自由定義的報警條件帶有集體報警和記錄

■ 可組合設備設計(功能性,接口,I/Os,輔助能源)

■ 可直接集成到SMARTCOLLECT軟件

可擴展

■ 根據應用場景增加不同的硬件組成電能質量相關監控系統

技術參數：

輸入

標稱電流                                      1..5A(max.7.5A)

最大值                                          7.5A

過載容量                                      10 A permanent

    100A 5x 1s，interval300s

標稱電壓                                       57.7 … 400 VLn, 100 … 693 VLL

最大值                                          PQ3000: 480 VLN, 832 VLL (sinusoidal)

     PQ5000: 520 VLN, 900 VLL (sinusoidal)

過載容量                                       PQ3000: 480 VLN, 832 VLL permanent

     PQ5000: 520 VLN, 900 VLL permanent

標稱頻率                                       42 … 50 … 58 Hz, 50.5 … 60 … 69.5 Hz

采樣率                                          18 kHz

供電電源變量

標稱電壓                                 100...230 V AC/DC (PQ5000)

110…230 V AC, 130…230 V DC (PQ3000)

110…200 V AC, 110…200 V DC (PQ3000)

24…48 V DC (PQ3000 / PQ5000)

消耗                                         ≤ 20 VA

不間斷電源（UPS）

Type (3.7 V)

連接類型

? 單相或分相(兩相系統)

? 3或4線平衡負載

? 3線平衡負載 [2U, 1I]

? 3線不平衡負載,Aron連接

? 3或4線不平衡負載

? 4線不平衡負載,Open-Y

基本不確定性符合標準 IEC/EN 60688

電壓、電流                                  ±0.1 %

功率 頻率                                    ±0.2 %

因子 頻率                                    ±0.1°

不平衡 U, I                                  ±0.01 Hz

諧波                                            ±0.5 %

THD U, I                                     ±0.5 %

有功能量                                     ±0.5 %

無功能量                                     Class 0.5S (IEC/EN 62 053-22)

   Class 0.5S (IEC/EN 62 053-24)

安全

電流輸入相互隔離

保護等級                                     II (保護絕緣, 電壓輸入通過保護阻抗) 2

污染等級                                     IP54(前面板)，IP30(外殼), IP20(終端)

保護

測量分類                                     CATIII
