ZYMC-700VS均質機

一.機器原理及功能:

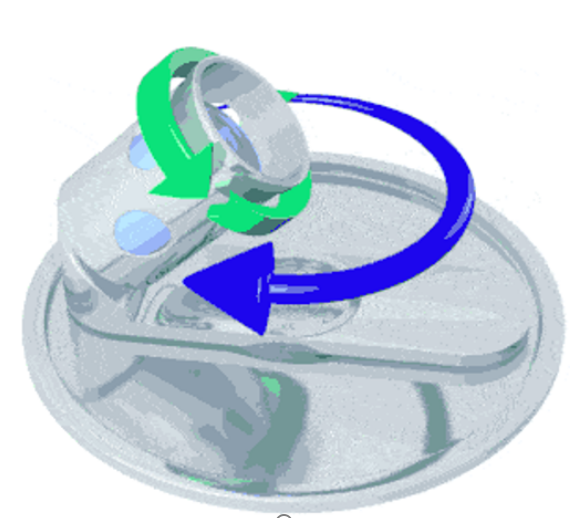

    本機采用行星傳動的方式(公轉+自轉),對載杯(或載具)內的物料施加相當于幾百個材料本身重量的離心力, 再結合公自轉互相之間對材料的揉合,最終達到多組分材料的快速的均勻.機器本身較大的離心作用力, 材料內部的氣泡在這一作用力擠壓下從本體逸出.再輔以真空以達到快速脫除材料氣泡的功能.

二.機器規格及配置

2.1  規格參數:

  a). 型號: ZYMC-700VS；

  b). 容器容量(額定):350-700ml或350-700g；

  c). 電源要求: 單相， AC220V，50Hz；功率：2.0KW

  d). 操作方式: 人機交互界面；多段參數組:可設定和記憶5組參數；

  e). 公轉轉速: 300-2000RPM；自轉轉速:300-2000RPM，均為馬達實際轉速；

  f). 動力：雙馬達驅動；傳動方式：齒輪傳動

  g). 真空：80升/分鐘，約-100kpa（真空表精度±0.1kpa）

  h). 保護功能: 門蓋，振動、過載、真空報警；

  i). 尺寸: L730*W510*H700mm.

2.2  主要配置:

  a). 動力:采用中毅定制電機，變頻調速.

  b). 動力特點:高速運轉,無極變速;

  c). 控制系統:DELTA可編程控制器;

  d). 操作介面: DELTA-B系觸摸屏, 實現人機交互;

  e). 控制系統特點: 操作可靠性好,介面直觀;

      可設定和記憶5組配方,以適應不同材料對機器的要求;

      每組參數對應速度,時間,可分別設定與調整;

      配方組的參數設定有用戶授權設定;

  f). 關鍵結構及技術:本機型轉動體的設計和配置主要以滿足液液、固液流體物料的均勻混合,離心力與配比確保材料較小的溫升,良好的混合效果;

      日本NSK軸承組件;

      日本MITSUBOSHI傳動帶.

      日本NOK密封組件.

      旋轉體采用五軸加工中心制作，航空鋁合金作為本體;

      轉動外載杯采用特殊表面處理，表面硬度達HRC45以上，耐磨，不掉色，不污染膠杯；

  g). 保護功能:

      門蓋未蓋上:不能啟動機器運轉,或啟動中機器停止運轉并報警;

      震動過大:啟動中機器會停止運轉并報警;

      電機: 異常時會停機并報警;

     h).真空系統:

        采用ST真空泵

        真空泵功率約1.5KW;

        特點:噪音小，真空度高;

        相對真空度:最大到-100KPa;

        真空顯示:Panasonic數字顯示表,可以調整真空度設定值;

        過濾系統:可拆式帶密封柱狀過濾芯,過氣面積大,過濾效果良好.

   i).其它部分:

門蓋鎖,運行中全程鎖住;

其余電器配件均采用國內外品牌:如SCHNEIDER,OMRON,CHNT等
